適用于各種鑄件的孕育劑化學(xué)成分對比

1．常用粒度5mm-15mm,3mm-8mm,2mm-6mm,0.2mm--0.8mm；

2．出水量大（處理包噸位）、溫度高時(shí)選大顆粒5mm—15mm或者3mm—8mm；

3．0.2mm--0.8mm用于隨流；2mm—6mm用于倒包二次孕育；

二、球化劑

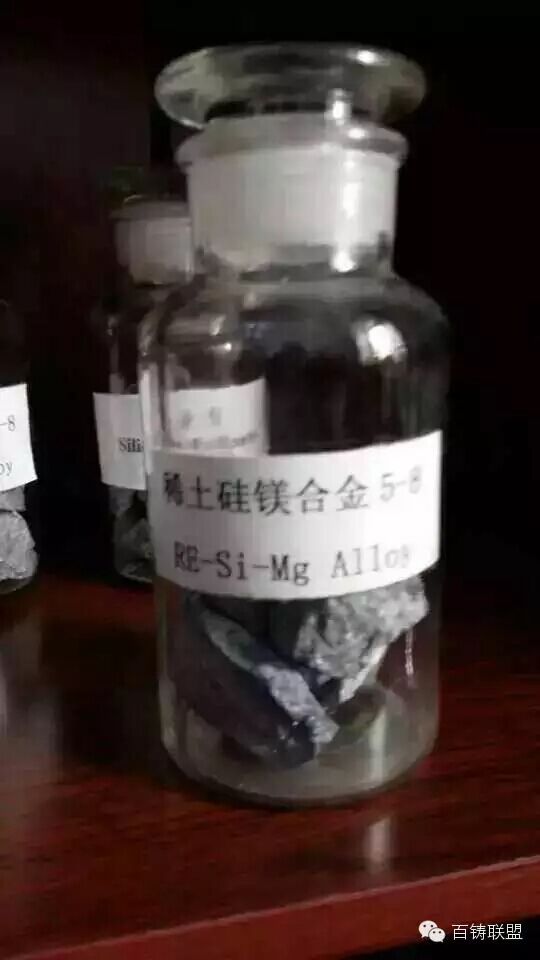

   我公司擬生產(chǎn)用于球墨鑄鐵的各種牌號稀土硅鎂合金球化劑，加入鐵水后能起到球化、脫硫去氣等用途，并能提高鑄水純潔度，還能與砷、鋅、鉛、等低熔點(diǎn)雜質(zhì)起作用生成熔點(diǎn)較低不熔于鐵化合物消除這些雜質(zhì)。能起到防止干擾元素破壞球化的作用。

二，適用范圍

各類(lèi)球墨鑄鐵件

三，特點(diǎn)

球化能力強，成分穩定，反應平穩，無(wú)衰退之憂(yōu)。

成分和粒度可以根據要求精確控制。

四，使用方法

球化處理包（堤壩式）包內的高度與內徑之比值應大于1.5以便于鎂的吸收。

球化鐵水溫度為1460℃---1550℃

在處理包背向鐵水一側，依次放入球化劑，孕育劑，覆蓋劑，鐵銷(xiāo)和鋼板覆蓋，需要注意的是，球化劑和覆蓋物之間要適度撞緊。（覆蓋物應根據鐵水溫度和反應激烈程度適當改變）

由于各生產(chǎn)廠(chǎng)家情況不盡相同，需靈活掌握合理的加入量，達到最好的使用效果。

資料來(lái)源：百鑄聯(lián)盟
